Плазма X

Характеристики

Параметры и варианты исполнения модели

Световые параметры

Цветовая температура, К
3000 - 5000 (модификации)
Световой поток, лм
83700 - 198000 (модификации)
Тип кривой силы света
асимметричная
Светодиоды
работают при низких токах (50% от номинальных и ниже), что повышает эффективность светильника и увеличивает срок его службы.
Светоотдача, лм/Вт
140
Угол излучения, [°]
100x30
Индекс цветопередачи (CRI), не менее
70

Питание и управление

Мощность, Вт
600 - 1200 (модификации)
Напряжение питания, В
~176-264
Коэффициент мощности (Pf), не менее
0,98
Тип питания
AC
Частота напряжения электропитания, [Гц]
50

Конструкция и исполнение

Материал корпуса
литой под давлением алюминий
Материал рассеивателя
закалённое стекло
Тип крепления
поворотный кронштейн
Материал оптического элемента
ПММА
Стойкость к микросекундным импульсам большой энергии, L-N, [кВ]
6
Стойкость к микросекундным импульсам большой энергии, L/N-Pe, [кВ]
10
Цвет покраски
RAL9005

Эксплуатация

Температура эксплуатации, [°С]
от -60 до +50
Степень защиты от пыли и влаги (по ГОСТ IEC 60598-1-2017)
IP66
Климатическое исполнение (по ГОСТ 15150-69)
УХЛ1
Рекомендуемая высота установки, [м]
6-30
Срок службы светильника, не менее, [лет]
12
Срок службы светодиодов, не менее, [ч]
100 000
Гарантийный срок, [лет]
5
Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017)
I

Размеры и масса

Габаритные размеры, не более, [мм]
620×506×370
Масса, [кг]
18,8

Упаковка

Масса брутто, [кг]
20
Количество в упаковке, [шт.]
1

О модели

Корпус

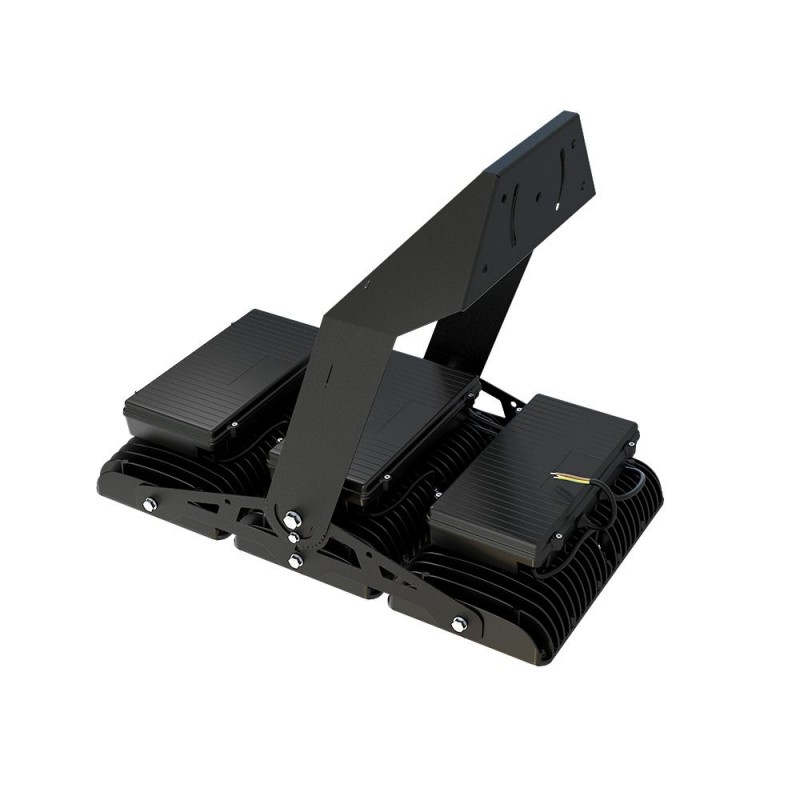

Литой корпус из алюминиевого сплава выполняет функцию радиатора: теплопроводящие ребра, расположенные строго вертикально, обеспечивают естественную конвекцию и помогают корпусу эффективнее отводить тепло от светодиодов.

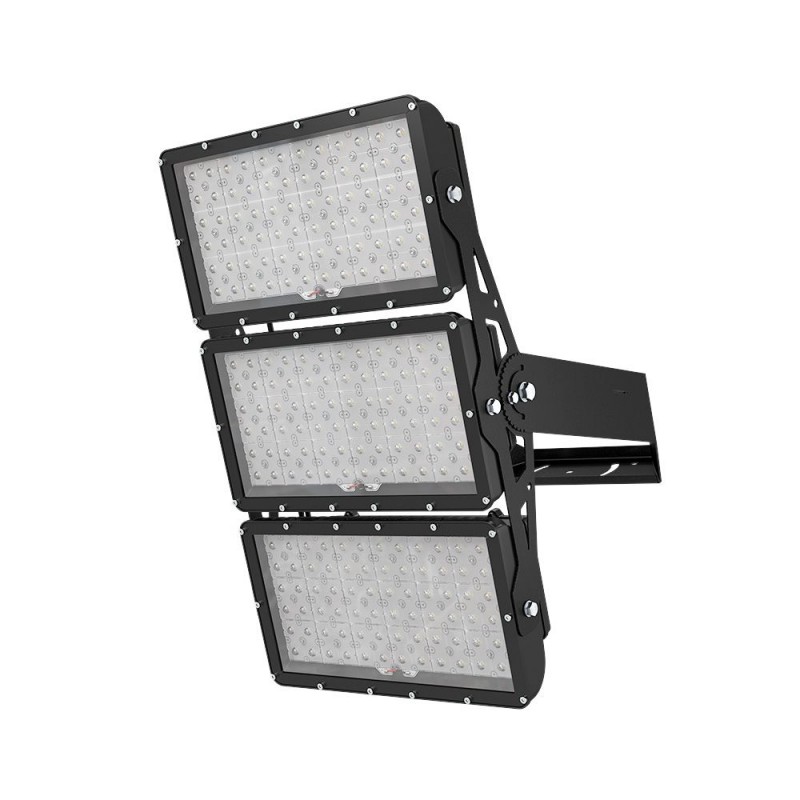

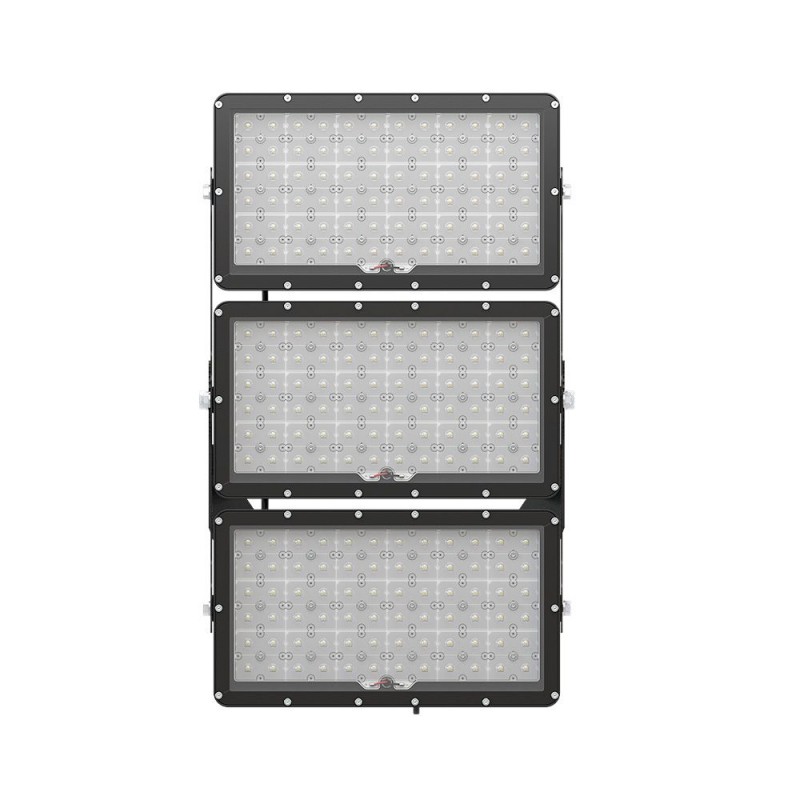

У прожектора может быть несколько модулей: от 3 до 6 штук в зависимости от мощности. Несмотря на большое количество модулей, «Плазма Х» имеет компактные габаритные размеры.

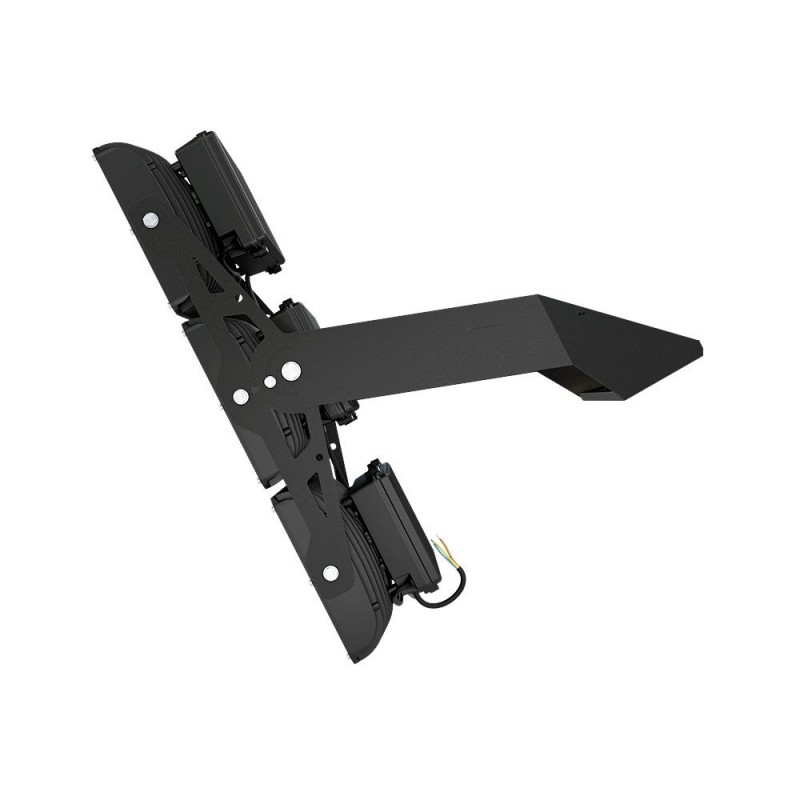

Угол наклона каждого модуля можно регулировать отдельно.
Корпус покрыт порошковой краской (по запросу возможна окраска в любой цвет по каталогу RAL).
Светодиодный модуль
SMD-светодиоды установлены на алюминиевую плату, которая эффективно отводит и распределяет по корпусу тепло от диодов.

Источник питания
Источник питания с высокой степенью защиты от влаги и пыли (IP67). Его металлический корпус залит теплопроводящим компаундом, за счет чего снижается нагрев электронных компонентов источника питания, и он служит дольше.
Также источник питания защищен от микросекундных импульсов высокой энергии до 10 кВ. Это позволяет сохранять работоспособность светильника даже при появлении в сети посторонних помех.
Располагаются источники питания в специальном коммутационном коробе.

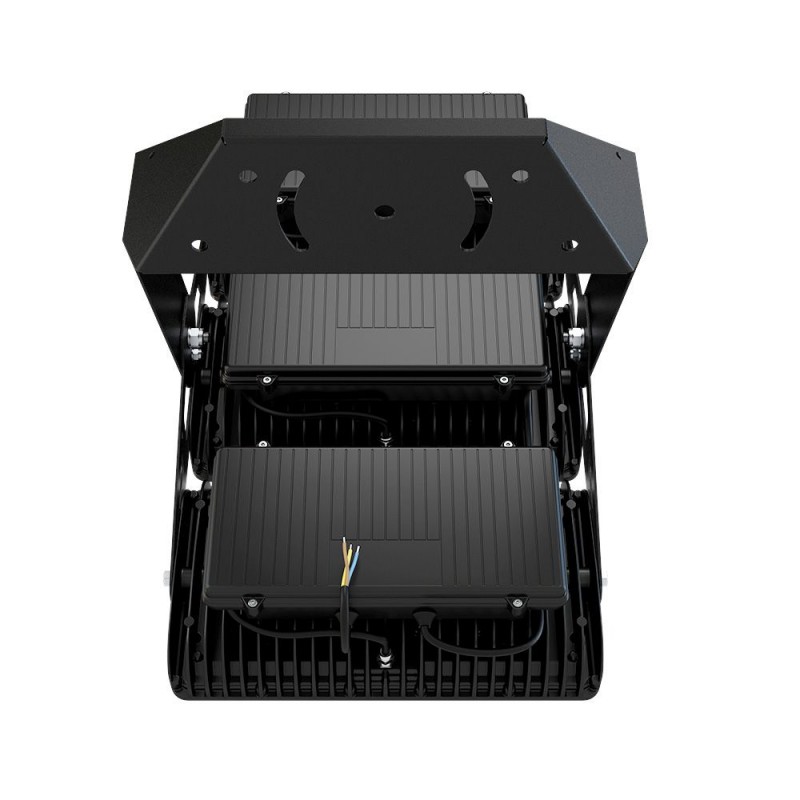

Коммутационный короб
Литой герметичный (IP66) короб из алюминиевого сплава предназначен для размещения источников питания, узла подключения и дополнительного оборудования (например, модулей системы управления). Короб покрыт порошковой краской в цвет корпуса.
Линза
Линза изготовлена из УФ-стабилизированного поликарбоната, который не мутнеет, не желтеет и не трескается при эксплуатации.
Рассеиватель
В базовой комплектации рассеиватель изготовлен из закаленного стекла. Он предназначен для защиты оптики от влаги, пыли и внешнего механического или химического воздействия. Кроме того, наличие стекла повышает класс пожаробезопасности светильника.
По согласованию для изготовления рассеивателя может использоваться поликарбонат.

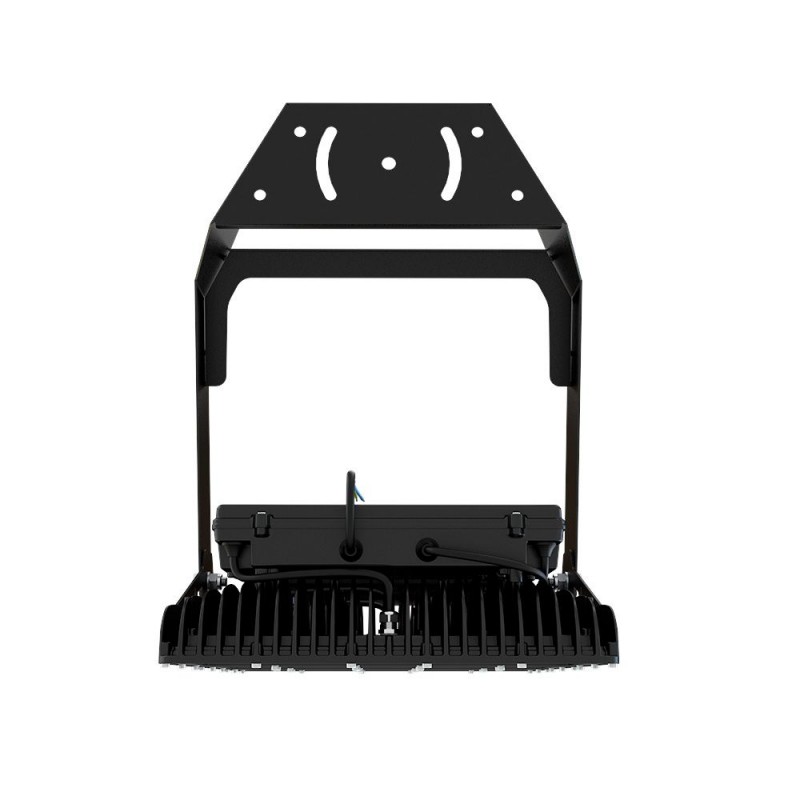

Крепление
Прожектор крепится на универсальный поворотный кронштейн с возможностью регулировки угла наклона.
Кронштейн покрыт порошковой краской, цвет может быть любым из таблицы RAL (по запросу).
